福州数据恢复 > 技术交流 >

2013-04-06 13:27:27   来源:   评论:0
 笔记本为什么要改装,在多数人眼里,这应该是个不可思议的事情,笔记本在出厂时不时已经把模具测试完备,插上电池就能用了吗?这样还为什么要冒着失去保修的风险去改装的?这样的问题对于热衷于笔记本改装的人来说,可能会有另外一番理解,既然可以改,就说明产品本身并不完美,无论是改车还是笔记本电脑,都是希望通过自己动手来让手上的东西去无限的接近完美,这其中的乐趣无以言表。

    ZOL笔记本论坛自然也是个藏龙卧虎的地方,笔记本改装达人层出不穷,对于这类工具类产品来说,现今的绝大多数笔记本已经可以满足用户,改装多数都是针对产品本身的不足,如散热、分辨率,而对性能上,升级硬盘、更换显卡处理器则是追求少花钱干大事的精打细算的胜利。


高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="140" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2f.zol-img.com.cn%2Fproduct%2F107_500x2000%2F573%2FcewEtLGPVWmA.jpg&ralateUid=&language=zh_cn&rnd=1365224739359" style="display: none" width="106"></iframe>
盘点十大论坛笔记本改造贴

    闲话少叙,我们今天你就来盘点一下ZOL笔记本论坛上的各路神仙,看看他们是如何折腾他们的笔记本电脑的。余下内容均出自ZOL笔记本论坛,后由编辑进行转码、精编。


原帖地址:联想Y460a升级改造cpu、硬盘、安装ubuntu

ZOL网友ID:转身已故

    东西换好已经好久了只是一直没有时间,升级工作也一直在进行,从夏天一直到冬天...... 暑假的时后出去打了一个月工,挣了一点钱,就迫不及待的给老Y升级,我的本是两年前买的,y460a i3-350m处理器,hd5650显卡,这次在网上淘了个i7-620m的处理器,一块美光m4 64G 2.5寸固态硬盘

改造一:老笔记本升级处理器

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="138" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2f.zol-img.com.cn%2Fproduct%2F107_500x2000%2F243%2FcefjsVHrhvJ6.jpg&ralateUid=&language=zh_cn&rnd=1365224739390" style="display: none" width="106"></iframe>

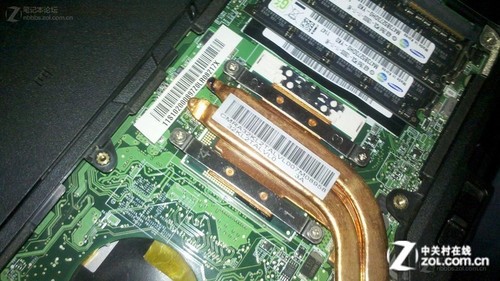

下面就开始拆铜管,总共6颗螺丝,按照上面的序号依次拆就行了

    所有螺丝都依次拧掉(其实也不是真正意义的拧掉,这种螺丝下面都有垫子是拆不掉的)之后,轻轻晃动铜管,直至可以拿掉。

    CPU和显卡的合影,还有海力士的显存颗粒,内存条是以前加的三星黑条4G双通道8G

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="137" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2b.zol-img.com.cn%2Fproduct%2F107_500x2000%2F251%2FceZHftsnhhYOE.jpg&ralateUid=&language=zh_cn&rnd=1365224739406" style="display: none" width="106"></iframe>

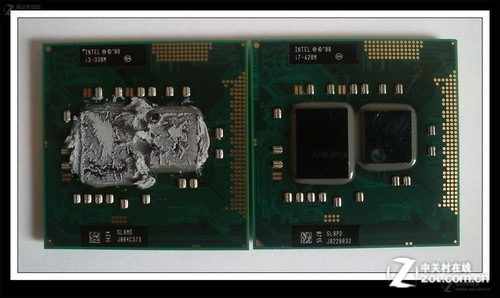

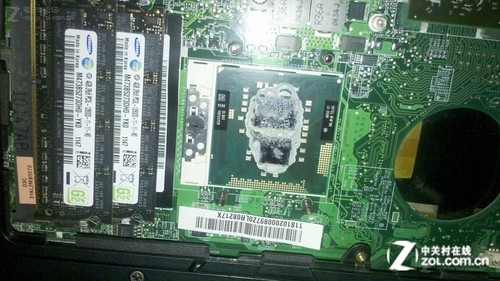

老的i3-350处理器

    i3-350m,表面上一堆硅脂,两年都没换过,显卡5650和正面的两颗显存颗粒。显卡上面的硅脂更夸张,隐约还能看见ATI的logo 下面开始拆U,拆的时候要把U旁边的那个螺丝拧向另一端,这样U就能轻松的拿出来了

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="136" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2e.zol-img.com.cn%2Fproduct%2F107_500x2000%2F254%2Fceb2LjF1Eg2x.jpg&ralateUid=&language=zh_cn&rnd=1365224739500" style="display: none" width="106"></iframe>

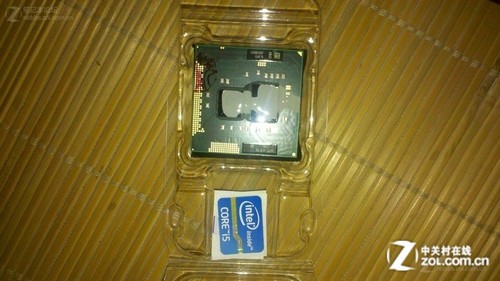

i7-620M正式版登场 送了三个标签

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2b.zol-img.com.cn%2Fproduct%2F107_500x2000%2F245%2FceJPbRB3YaFyE.jpg&ralateUid=&language=zh_cn&rnd=1365224739531" style="display: none" width="106"></iframe>
换上新的CPU

    把铜管重新归位,CPU上硅脂是送的,显卡上还是原来的。记得在拧螺丝的时候千万要小心,尤其是处理器那里的要对角轻轻拧,切忌用力过猛压坏了U,还要注意螺丝顺序,装的时候顺序倒过来就行。

改造二:硬盘改造(略)

改造三:安装Ubuntu

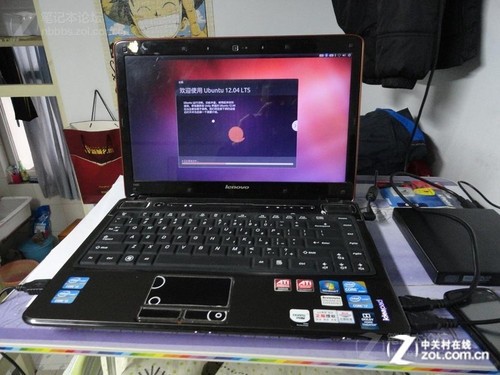

开始安装ubuntu,刻盘,用外置光驱安装,F12从光驱启动。启动画面

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2a.zol-img.com.cn%2Fproduct%2F107_500x2000%2F256%2Fceq0vOJGPFo.jpg&ralateUid=&language=zh_cn&rnd=1365224739562" style="display: none" width="106"></iframe>
安装ubuntu完成

    一路确定之后,选择安装方式,如果有其他的系统会多出一个选项:系统共存之类的。根据自己的情况定,我选择了其他选项,也就是自定义,我把根分区挂在了原C盘分区,home分区挂在了原OEM分区,boot分区挂在了200M分区,原来的DEF都挂载在根目录的Windows目录下。之后点击安装,下面会提示你时区,用户名和密码(这个一定要记住),安装完成后会提示移除光盘重启。

更相信内容请访问本文原帖:联想Y460a升级改造cpu、硬盘、安装ubuntu

回到顶部阅读

成本5块钱的K500散热改造



原帖地址:成本5块钱的K500散热改造

ZOL网友ID:liliwang9

    对于K500Bi7D1的散热,相信大家有很多的抱怨,风扇不管是系统冷热一直都转个不停,浪费能源而且噪声也越来越大,在寂静的夜晚让人更觉得抓狂。一直就想着要对爱机的散热改造一下,到寒冷的冬季看着风扇一贯如一的表现终于下定决心,今天给大家带来一个简单的改造方案,请大家观摩。

    K500b的bios中没有关于风扇启动温度高低的控制,有没有办法让风扇在温度高时自动启动,到一定低温时自动停止呢,今天让我们在风扇电源线上做一点文章:


高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="141" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2b.zol-img.com.cn%2Fproduct%2F107_500x2000%2F257%2Fceny8X1cTV4Vk.jpg&ralateUid=&language=zh_cn&rnd=1365224739578" style="display: none" width="106"></iframe>
成本5块钱的K500散热改造

    所用的材料:主角温度开关(40度常开型)一个,高温线两根(没有高温线普通线也可),热缩管4小段(没有的话黑色电胶布应该没问题吧),成本是不是很低啊,不超过5大洋^_^

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="142" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2c.zol-img.com.cn%2Fproduct%2F107_500x2000%2F264%2Fcee2Nu6GAN1Bs.jpg&ralateUid=&language=zh_cn&rnd=1365224739625" style="display: none" width="106"></iframe>
成本5块钱的K500散热改造

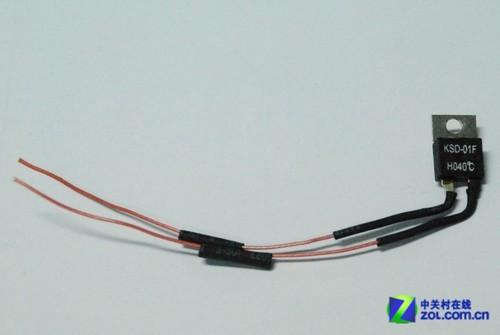

    温度开关和高温线焊接好,装好热缩管的样子;将另外两个热缩管先套上,呵呵,要不就得重来哦;

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="143" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2d.zol-img.com.cn%2Fproduct%2F107_500x2000%2F259%2FceEpUKMMKsalM.jpg&ralateUid=&language=zh_cn&rnd=1365224739640" style="display: none" width="106"></iframe>
成本5块钱的K500散热改造

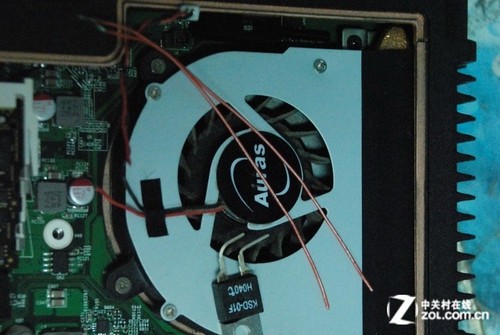

    两根高温线的另一端分别连接剪开的红线;注意:焊接时把风扇接头从主板上拔起,切记!!!!!!

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="144" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2e.zol-img.com.cn%2Fproduct%2F107_500x2000%2F260%2FceaGXpvNlaVO2.jpg&ralateUid=&language=zh_cn&rnd=1365224739671" style="display: none" width="106"></iframe>
成本5块钱的K500散热改造

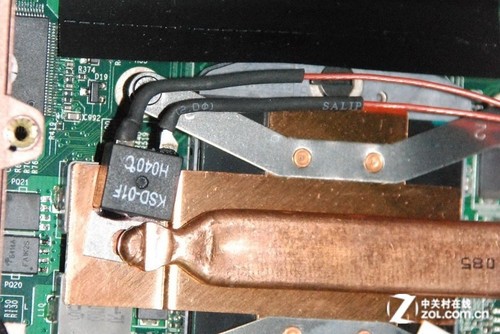

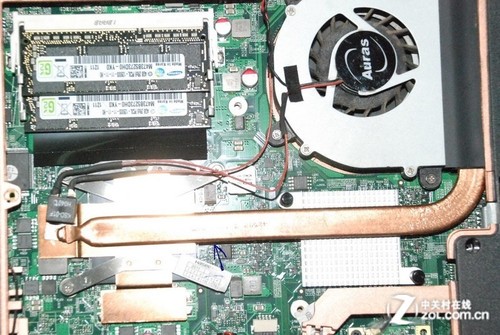

    安装好的样子,温度开关的金属面正好和散热铜片接触,并利用铜管的封闭端头压住小圆孔,完美固定,省心;

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="145" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2f.zol-img.com.cn%2Fproduct%2F107_500x2000%2F261%2FceQx6xHzEW7ls.jpg&ralateUid=&language=zh_cn&rnd=1365224739703" style="display: none" width="106"></iframe>

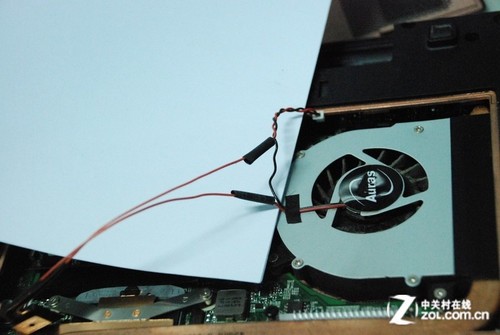

成本5块钱的K500散热改造

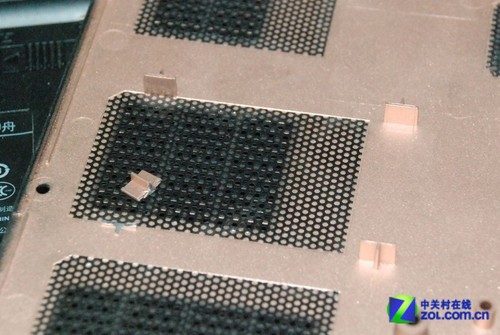

    温度开关位置和盖板支撑筋冲突,用尖嘴钳剪掉;安装好底部盖板后,圆满完成;至此,可以实现超过40度自动启动风扇排风散热,低于35度时自动停止风扇的功能,是不是很爽啊!

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="146" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2a.zol-img.com.cn%2Fproduct%2F107_500x2000%2F262%2FceioxkHw4a2.jpg&ralateUid=&language=zh_cn&rnd=1365224739750" style="display: none" width="106"></iframe>
成本5块钱的K500散热改造

    测试后,发现接近cpu处的温度基本没有在40度以下的情况,风扇还是一直转,手边也没有再高一点的温度开关,只有将开关移动到蓝色箭头位置,再次测试,功能满足要求。

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="147" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2b.zol-img.com.cn%2Fproduct%2F107_500x2000%2F263%2FceMC26P9Q2Jg.jpg&ralateUid=&language=zh_cn&rnd=1365224739781" style="display: none" width="106"></iframe>
成本5块钱的K500散热改造

    注意,在此处时温度开关金属面要面靠铜管,避免接触到主板元件;要更保险的话可以用电胶布把温度开关金属面全包起来。

    最后测试,主板温度在50度时风扇启动,45度时停止,暂时还满意结果,以后再调整。

    建议:温度开关可以买门限60度的,且温度精度不要太高,我的回复温度是5度,也就是40度启动,冷却到35度就停止了。选择一个回复温度在5到10的才更好的满足我们对风扇控制的要求,呵呵,有时精度低也能带来好处啊!



回到顶部阅读

神舟K790S换1080P屏记



原帖地址:神舟K790S换1080P屏记(含教程)

ZOL网友ID:lyxfdcwg

    首先LZ跟大家述述苦,lz换屏真是历经各种磨难啊,但是好在店主人还是很不错的!屏的价钱是350RMB,运费是到付29,然后卖家回收原屏150,运费买家付;店主人不错给他推广一下,链接在回复中........好了,现在给你们发教程喽往下看↓


高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="148" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2f.zol-img.com.cn%2Fproduct%2F107_500x2000%2F381%2FcebiSFXLmsBQ2.jpg&ralateUid=&language=zh_cn&rnd=1365224739812" style="display: none" width="106"></iframe>

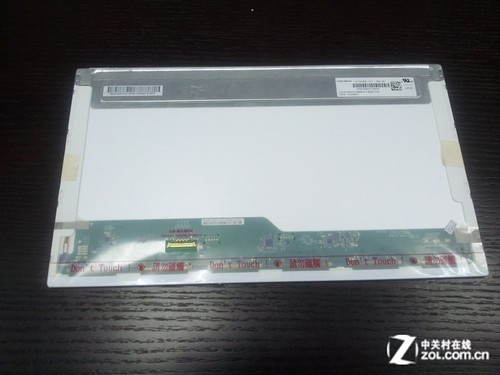

LZ购买的奇美全高清屏

    这是奇美N173HGE-L11,也就是奇美的17.3寸1920*1080的雾面屏,L21是镜面哦!

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="149" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2b.zol-img.com.cn%2Fproduct%2F107_500x2000%2F383%2FcetxqYhMenNLg.jpg&ralateUid=&language=zh_cn&rnd=1365224739843" style="display: none" width="106"></iframe>

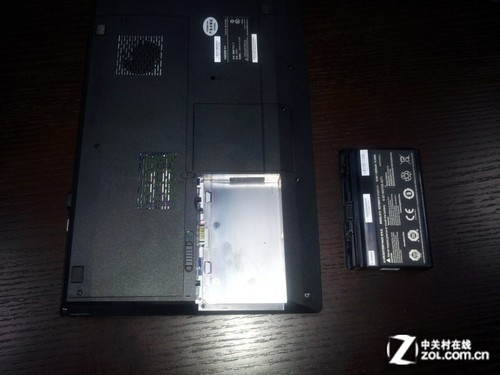

先拿掉电池

    这是拆机之前必做的工作,卸电池,因为拆机之后万一碰到什么电路啥的,电板烧了, 那事儿就大了,亲们不要粗心呶!

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="150" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2c.zol-img.com.cn%2Fproduct%2F107_500x2000%2F384%2FcetSEhGIssSzc.jpg&ralateUid=&language=zh_cn&rnd=1365224739875" style="display: none" width="106"></iframe>

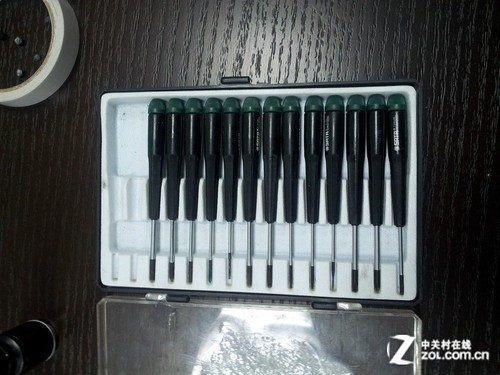

LZ使用的螺丝刀

    还有千万要记得弄个东西装卸下来的螺栓,丢一个都悲剧!

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="151" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2d.zol-img.com.cn%2Fproduct%2F107_500x2000%2F385%2FcejbySM8JAKhM.jpg&ralateUid=&language=zh_cn&rnd=1365224739921" style="display: none" width="106"></iframe>
B面拆掉前面板

    还有跟大家说说卸B面的方法,B面的卡扣是自内向外插进A面的,所以要拆机的机油站在电脑正面,用一个塑料拨片插进AB面之间的缝隙往自己的方向一板基本上就下来一个卡扣,只要下了一个卡扣,其他的就比较方便了!这是lz卸完B面的全景

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2e.zol-img.com.cn%2Fproduct%2F107_500x2000%2F386%2FceD0iuGTVWYfo.jpg&ralateUid=&language=zh_cn&rnd=1365224739937" style="display: none" width="106"></iframe>

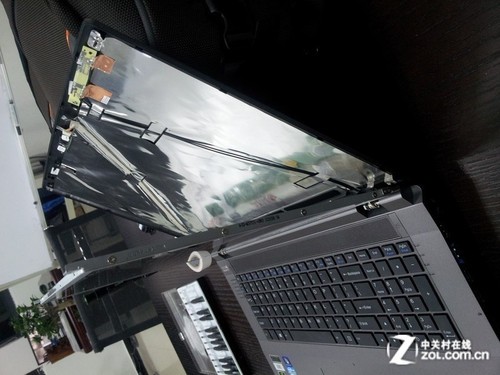

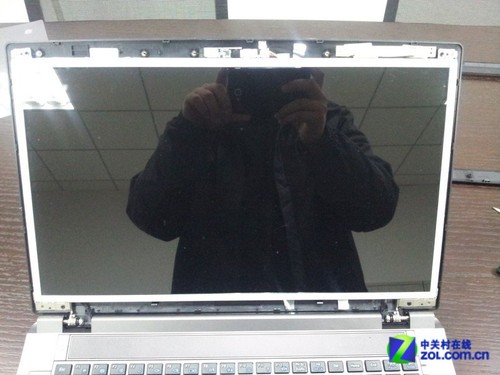

屏架从机壳中分离

    拆完那4个螺栓就可以把屏架从A面的壳体中分离出来,但是机油记住拆机之前一定要找个大点的软点的东西垫在A面下,因为a面壳里有线连着主板,别劲,好像不能放到底。楼主也是没准备就拿个包垫上了

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2f.zol-img.com.cn%2Fproduct%2F107_500x2000%2F387%2FceSQCcrmpxJbM.jpg&ralateUid=&language=zh_cn&rnd=1365224739984" style="display: none" width="106"></iframe>
固定屏架的螺丝 每边8个

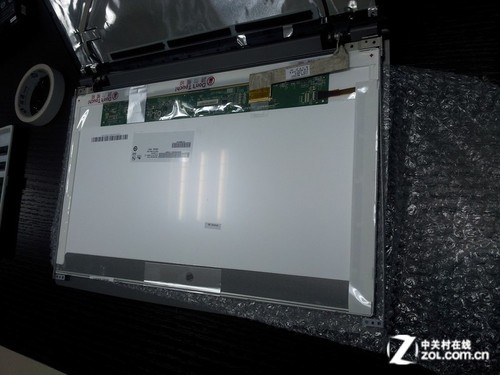

    换屏最好是用块减震尼龙,垫在C面然后把屏合到上面,再开始拆那8个螺栓,这样保证了卸下来的屏的安全,装的时候也一样哦!

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2a.zol-img.com.cn%2Fproduct%2F107_500x2000%2F388%2FceZ3BG3XFA4RM.jpg&ralateUid=&language=zh_cn&rnd=1365224740000" style="display: none" width="106"></iframe>

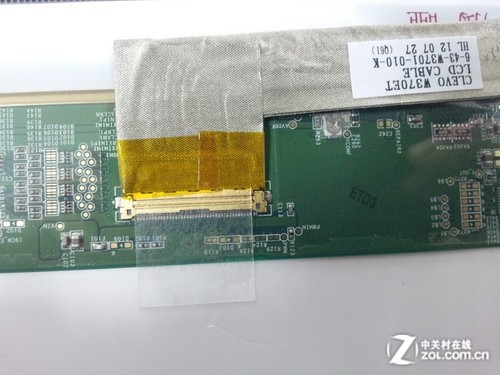

小心翼翼的拿掉屏线

    然后装屏的时候就是把之前的步骤倒过来就行了,但是装B面的时候一定要先装转轴和B面底部的卡扣,不然就不好合!

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2b.zol-img.com.cn%2Fproduct%2F107_500x2000%2F389%2FcecFj92zeJOfM.jpg&ralateUid=&language=zh_cn&rnd=1365224740031" style="display: none" width="106"></iframe>
换屏之后的效果

    最后上换屏之后的效果,还行吧,比起镜面屏的刺眼,雾面屏的效果就要柔和多了!





回到顶部阅读

联想Y460A带你体验完美黑苹果

原帖地址:联想Y460A带你体验完美黑苹果

ZOL网友ID:阔天成

1、Y460A基本配置

屏幕尺寸:14英寸 1366x768
CPU型号:Intel 酷睿i3 330M/2.13GHz -->> Intel 酷睿i7 620M/2.66~3.33GHz
内存容量:尔必达2GB/DDR3/1066 + 三星2G/2GB/DDR3/1066
硬盘容量:日立500G/7200转/32M/GPT + 希捷320GB/7200转/16M/MBR
显卡芯片:ATI Mobility Radeon HD 5650+Intel GMA HD(集成)
操作系统:Windows 7 旗舰版 + Mac OS X Mountain Lion 10.8.2 + Kubuntu 12.10
无线网卡:BROADCOM BCM4322 802.11N

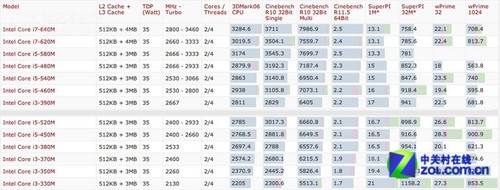

    首先对比一下数据(看下图,这些都是多组数据平均的结果):


高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2a.zol-img.com.cn%2Fproduct%2F107_500x2000%2F412%2FceBsTAtFEy1RE.jpg&ralateUid=&language=zh_cn&rnd=1365224740062" style="display: none" width="106"></iframe>

    i7-620m虽然在平均水平上比i5-580m略低,但是它的变数较大,也就是它的最大值是高于i5-580m的,最小值会比i5-580低(是不是意味着cpu主频的控制或者节电方面比i5-580控制的更好呢——纯属个人猜测),这点从横向柱状图上(注意颜色)就可以看得出来。

    i7-620m在性能上相比i3-330m提高了将近50%,这个变化再明显不过了,从升级的意义上讲:真是~太值了!

2、更换CPU(i7-620m)

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2b.zol-img.com.cn%2Fproduct%2F107_500x2000%2F407%2FceCFuH2HIGZgg.jpg&ralateUid=&language=zh_cn&rnd=1365224740093" style="display: none" width="106"></iframe>

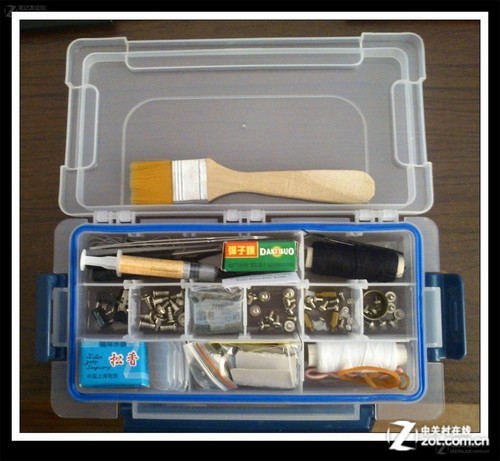

工具箱

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2c.zol-img.com.cn%2Fproduct%2F107_500x2000%2F408%2FceCGKyCj6IPg2.jpg&ralateUid=&language=zh_cn&rnd=1365224740125" style="display: none" width="106"></iframe>

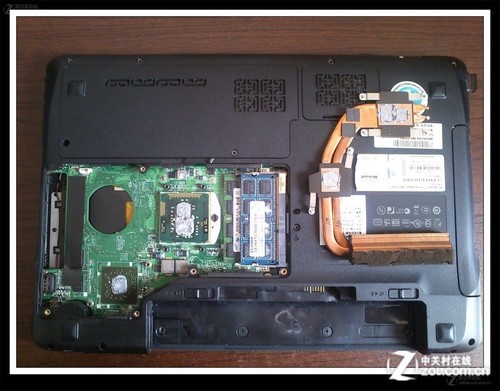

拆下散热铜管

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2d.zol-img.com.cn%2Fproduct%2F107_500x2000%2F409%2FceQFcwUZ3XoVo.jpg&ralateUid=&language=zh_cn&rnd=1365224740171" style="display: none" width="106"></iframe>
更换的CPU

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2e.zol-img.com.cn%2Fproduct%2F107_500x2000%2F410%2FcepbBT3ldCdNs.jpg&ralateUid=&language=zh_cn&rnd=1365224740187" style="display: none" width="106"></iframe>

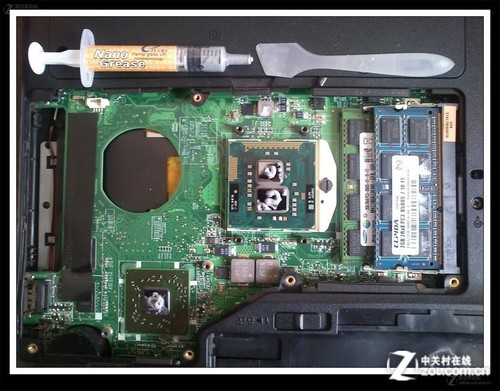

涂抹硅脂

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2f.zol-img.com.cn%2Fproduct%2F107_500x2000%2F411%2FcepQWWqZubAA.jpg&ralateUid=&language=zh_cn&rnd=1365224740218" style="display: none" width="106"></iframe>

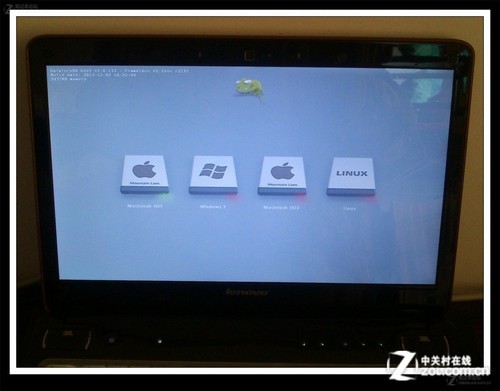

变成黑苹果一台

3、i7-620在windows 7 下的表现
win7开机时间,日立HDD/7200转/32M缓存...下,
win7(i3-330m)开机时间55s
win7(i7-620m)开机时间35s,变化明显。



回到顶部阅读

联想Y400背光键盘完美改造全过程



原帖地址:联想Y400背光键盘完美改造全过程

ZOL网友ID:hans

·万用表实测电压手绘Y400背光电路图

    原厂背光键盘在采购方面同样几经周折,在经过漫长的数周等待之后,笔者终于在找到了Y400原厂背光键盘,并自费将它购买了回来。与早先联系好的论坛技术网友约定见面时间和地点,准备开始实施早已计划已久的Y400背光键盘改造计划。


国行联想Y400背光键盘完美恢复全过程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="152" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2f.zol-img.com.cn%2Fproduct%2F106_500x2000%2F775%2Fcez6HvjeQMeU.jpg&ralateUid=&language=zh_cn&rnd=1365224740281" style="display: none" width="106"></iframe>

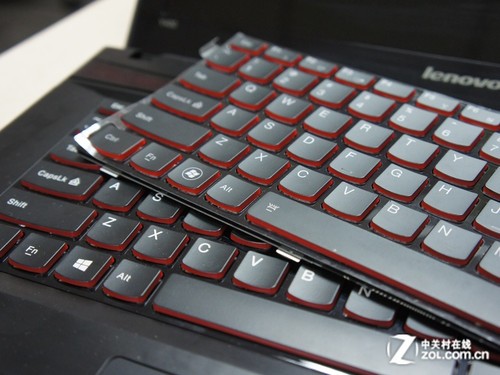

笔者购买的原厂Y400背光键盘正面部分

国行联想Y400背光键盘完美恢复全过程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="153" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2a.zol-img.com.cn%2Fproduct%2F106_500x2000%2F776%2FcenlTyZZvQaNw.jpg&ralateUid=&language=zh_cn&rnd=1365224740312" style="display: none" width="106"></iframe>

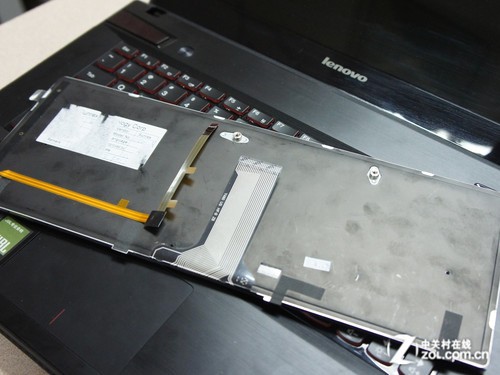

原厂背光键盘背面部分

    具备天时、人和之后,关键因素还是地利。还好,这名网友就在中关村附近,不过找他的柜台倒是找了很久,电脑城实在是太大!chewenfeng是个很帅的小伙子,待人也很热情。随便聊了几句之后开始拆解Y400,探索背光键盘控制电路。由于笔者手上没有联想Y400的电路图,所以只能一个个的用万用表探索,跑电路。虽然Y400的背光键盘控制电路和Y470、480的差不多,不过电路布局还是有些差别的。探索电路过程还是花去了不少时间的,也是本次改装中最难的一部分。

国行联想Y400背光键盘完美恢复全过程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="154" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2d.zol-img.com.cn%2Fproduct%2F106_500x2000%2F791%2FceDFj9dVqOk6.jpg&ralateUid=&language=zh_cn&rnd=1365224740328" style="display: none" width="106"></iframe>

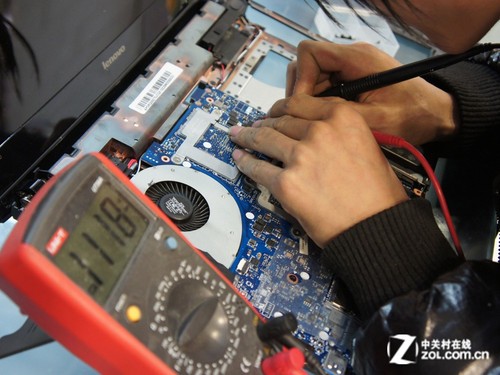

万用表实际测试控制电路电压情况

国行联想Y400背光键盘完美恢复教程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2a.zol-img.com.cn%2Fproduct%2F106_240x2000%2F58%2Fce3fQL4VbCcQ.jpg&ralateUid=&language=zh_cn&rnd=1365224740359" style="display: none" width="106"></iframe>  国行联想Y400背光键盘完美恢复教程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="155" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2c.zol-img.com.cn%2Fproduct%2F106_240x2000%2F60%2FcewOaiWTC46BU.jpg&ralateUid=&language=zh_cn&rnd=1365224740390" style="display: none" width="106"></iframe>

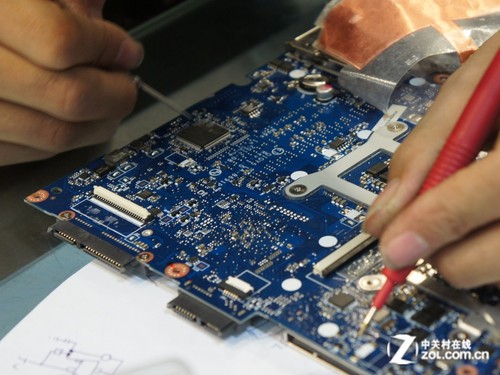

用万用表探索背光键盘控制电路

    当然高手果然是高手,在没有接排线的情况下,直接用万用表打电源键的触点开机。上键盘,按键盘上面的FN+空格键测试各个触点的电压变化。这里需要给大家说明的是,即使是原版的不带背光灯的键盘按下FN+空格键也是会有开关指令发出的,它是由主板下方的EC芯片直接接受指令控制的。

国行联想Y400背光键盘完美恢复全过程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="156" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2d.zol-img.com.cn%2Fproduct%2F106_500x2000%2F815%2Fcel5Pe0SCl3JI.jpg&ralateUid=&language=zh_cn&rnd=1365224740421" style="display: none" width="106"></iframe>
每测试一部都要对电路图进行梳理

国行联想Y400背光键盘完美恢复教程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2d.zol-img.com.cn%2Fproduct%2F106_240x2000%2F61%2FceaBNAwCsbg.jpg&ralateUid=&language=zh_cn&rnd=1365224740453" style="display: none" width="106"></iframe>  国行联想Y400背光键盘完美恢复教程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="157" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2e.zol-img.com.cn%2Fproduct%2F106_240x2000%2F62%2FceXiApsldqFI.jpg&ralateUid=&language=zh_cn&rnd=1365224740500" style="display: none" width="106"></iframe>

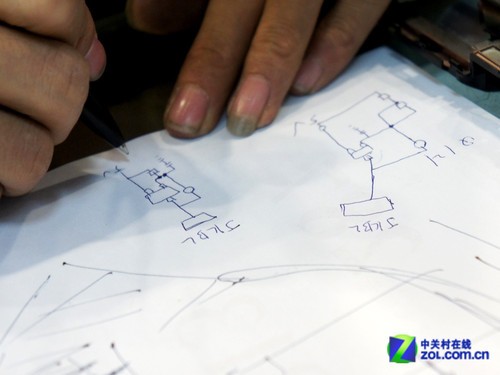

开机测试电压,并绘制草图

    主板上面每一块金属触点都可以看成地线,比如上图开机时候接触的网线接口外壳,下图中CPU散热器的固定点。一个笔头接触地线,另一个笔头就可以探索电压的不同了。

国行联想Y400背光键盘完美恢复全过程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="158" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2a.zol-img.com.cn%2Fproduct%2F106_500x2000%2F854%2FcesBA6glJDPe2.jpg&ralateUid=&language=zh_cn&rnd=1365224740546" style="display: none" width="106"></iframe>
万用表测量通路电压情况

国行联想Y400背光键盘完美恢复全过程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2f.zol-img.com.cn%2Fproduct%2F106_240x2000%2F63%2FcevfCQFylDWQ.jpg&ralateUid=&language=zh_cn&rnd=1365224740578" style="display: none" width="106"></iframe>  国行联想Y400背光键盘完美恢复全过程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="159" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2a.zol-img.com.cn%2Fproduct%2F106_240x2000%2F64%2FceOa05IABf5w.jpg&ralateUid=&language=zh_cn&rnd=1365224740609" style="display: none" width="106"></iframe>
按照绘制的草图再次测量电压确定草图是否正确

    改装需要很强的耐心,急不来。在测量了几次电压之后便开始绘制背光键盘控制线路的草图。就这样反复的一遍遍的测量,在空缺的焊点周围一个个的测量数次之后,终于大概确定了控制线路。

    经过一番周折之后,国行的Y400红色背光键盘终于被点亮,这也预示着本次改造的大获成功,实际测试中,二级背光非常稳定,通过Fn加空格键的搭配进行完美切换。下面就让我们一起欣赏一下更换完之后的Y00背光键盘效果吧。

国行联想Y400背光键盘完美恢复教程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="160" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2d.zol-img.com.cn%2Fproduct%2F106_500x2000%2F145%2Fce4iBqeaZ9rZo.jpg&ralateUid=&language=zh_cn&rnd=1365224740640" style="display: none" width="106"></iframe>
背光键盘特写

国行联想Y400背光键盘完美恢复教程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="161" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2e.zol-img.com.cn%2Fproduct%2F106_500x2000%2F146%2FcewL8Pn3vvbI.jpg&ralateUid=&language=zh_cn&rnd=1365224740703" style="display: none" width="106"></iframe>

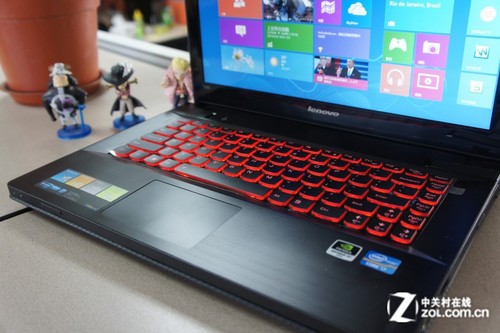

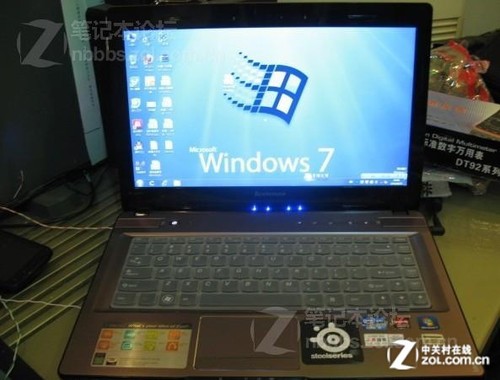

带背光键盘的联想Y400

国行联想Y400背光键盘完美恢复教程 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="162" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2f.zol-img.com.cn%2Fproduct%2F106_500x2000%2F147%2Fcee0ElpZk9uYo.jpg&ralateUid=&language=zh_cn&rnd=1365224740734" style="display: none" width="106"></iframe>

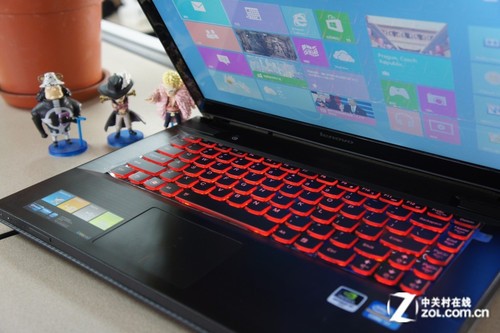

两级光亮控制的亮骚的红色背光键盘

    通过EC芯片传导两级不同电压,增设100K电阻的方式点亮Y400背光键盘,从理论构想再到真正实现可谓惊心动魄。本次完美恢复国行Y400的背光键盘绝对属于国内首例,本文的目的在于告诉那些纠结于Y400没有背光键盘的网友可以自己动手实现,但是推荐具备一定的焊接功底的朋友们尝试,或者求助于专业的技术人员。同时也提醒大家这样操作很可能将会失去保修,请大家三思而后行。



回到顶部阅读

神舟K480换SSD、组双硬盘过程



原帖地址:神舟K480换SSD、组双硬盘过程

ZOL论坛ID:zhiyou143

    三年前的K哥,平常照顾的很好,现在还没维修过,人品好(哈哈)。最近固态流行,心理痒痒,淘了块镁光128G的SSD。下面是我的改装过程:(第一次发这么多内容的帖,不熟练,海涵了各位)


高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="163" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2c.zol-img.com.cn%2Fproduct%2F107_500x2000%2F450%2FceeGIBK8Ecmag.jpg&ralateUid=&language=zh_cn&rnd=1365224740765" style="display: none" width="106"></iframe>

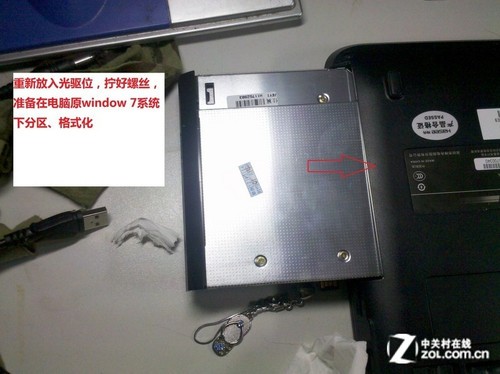

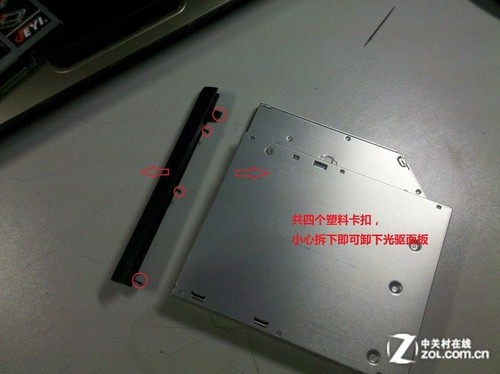

神舟K480换SSD、组双硬盘过程(1)

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="164" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2d.zol-img.com.cn%2Fproduct%2F107_500x2000%2F451%2FceH9OF8XVY0h6.jpg&ralateUid=&language=zh_cn&rnd=1365224740796" style="display: none" width="106"></iframe>

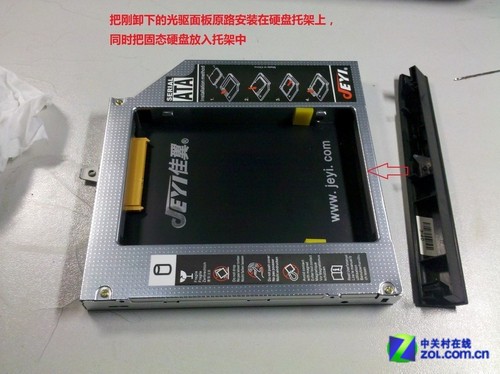

神舟K480换SSD、组双硬盘过程(2)

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="165" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2e.zol-img.com.cn%2Fproduct%2F107_500x2000%2F452%2FcejuvWW33hGsM.jpg&ralateUid=&language=zh_cn&rnd=1365224740828" style="display: none" width="106"></iframe>
神舟K480换SSD、组双硬盘过程(3)

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="166" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2b.zol-img.com.cn%2Fproduct%2F107_500x2000%2F455%2Fceg1CQyouDIE.png&ralateUid=&language=zh_cn&rnd=1365224740859" style="display: none" width="106"></iframe>

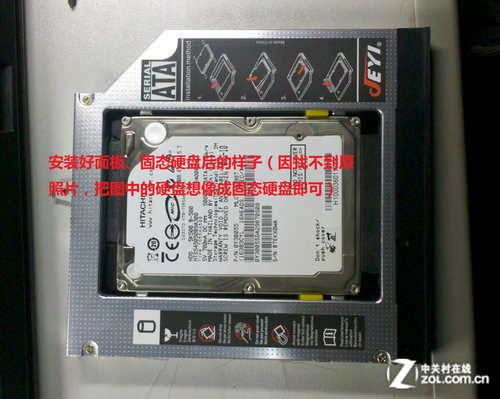

神舟K480换SSD、组双硬盘过程(4)

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="167" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2c.zol-img.com.cn%2Fproduct%2F107_500x2000%2F456%2Fcel9GdBw2QZY.jpg&ralateUid=&language=zh_cn&rnd=1365224740921" style="display: none" width="106"></iframe>
神舟K480换SSD、组双硬盘过程(5)

心得和教训

1:为什么128G的固态硬盘只分一个区?

    在网上查了一些资料:固态硬盘的可擦写次数相对比较少,但固态硬盘的主控可以调节擦写,使得同一区的每块地方的平均擦写次数相等,从而总体上不会出现硬盘一部分擦写次数多,一部分少的情况。(不知解释清楚么);其二就是固态现阶段多数人还是用来加速系统、常用的程序(原因还是太贵了),通常运系统运行时还要给系统盘留出三分之一的空盘,以便更好的发挥固态的优势。所以本身容量就不大,不分区最好了。

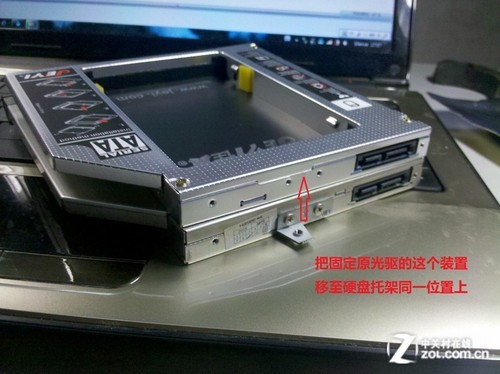

2:为什么要把硬盘托架从光驱位取下,安上,又取下,又安上?

    众所周知固态硬盘的4K对齐很重要。但如何对齐?网上有太多的教程,但不适合我这种脑袋瓜转不过弯的人。但我知道SSD在win 7 下分区是自动4k对齐的,所以第一次在光驱位装上SDD,主要是为了在win 7 下分区,4k自动对齐,同时又可避免全新安装系统是产生100M的隐藏分区(这100M隐藏分区对系统激活有影响);第二次取下硬盘托架是因为K480 i3 在bios中的选择第一启动项中不能把固态硬盘设为第一启动项,默认从原硬盘系统启动(不知为什么?)。所以等在SSD上装好系统后,还要通过win PE 把原硬盘的系统分区取消它的激活状态,或直接格它,就能正常从SDD中启动系统。否则每次都要按F12选择进入哪个个系统。

    在坛子里看到这么一篇关的文章,关于去掉安装版win7系统安装时出现的100M分区,小技巧http://diybbs.zol.com.cn/3/308_20004.html唉,要是早发现的话,我就不用这样把硬盘托架两次取下有装上了 。

    补充一下,卸光驱位的模块非常容易,只有一个螺丝。而且这样的话TRIM是自动开启的。3:镁光的这块硬盘测试得分为什么偏低?

    主要是k480 i3的板子落后,HM55的,接口只支持sata 2代,这块SSD支持3代接口。所以测试分低点有情可原了。但是我能感觉到像在原硬盘上打开都要7、8秒的PS 、会声会影这些软件,在   固态硬盘上快的不只一点点了。office那就是秒开了。所以在我这个三年前的电脑上都能感觉到飞速,就别说新电脑了。

    4:上面改装过程一些小细节没有全部贴出,刚刚玩上固态硬盘,自己还在琢磨,有什么不对的地方,海涵指教。

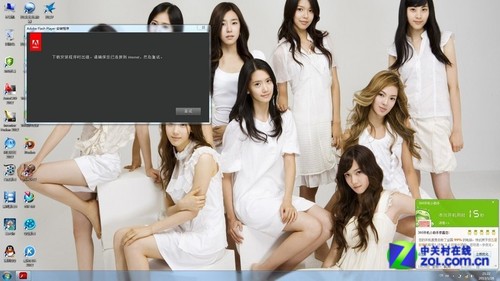

    5:改装之后,谷歌游览器(24版)在k480 i3上总出现“0x00000000,该内存不能为read”提示。在重装软件,以及再次重装系统之后还出现后,下载谷歌游览器(22版)就不再出现这个问题了。有点纳闷:不知是电脑的问题,还是谷歌游览器与固态硬盘有不兼容的问题?求解

    6:提醒一下:k480 i3 BIOS 中的硬盘接口只有ahci接口,貌似找不到ide的选项,默认就是achi.



回到顶部阅读

小y成功变大屏手机EM770W



原帖地址:小y成功变大屏手机EM770W

ZOL论坛ID:燕尾蝶上的惡魔

    本次最后一次折腾我的小y。。。。。因为我的小y真的没什么再折腾的了,彪悍小Y完美打造成为Intel inside 8GB Ram +128GB (+1TB)Rom  全键盘非触控双网单卡单带智能手机。。。。。这次带来的不是外挂SIM卡的方法,本人追求完美,所以使用了焊接SIM卡座的方式安装3G模块。


高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="168" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2a.zol-img.com.cn%2Fproduct%2F107_500x2000%2F484%2FceTNeGEeEg7GE.jpg&ralateUid=&language=zh_cn&rnd=1365224740953" style="display: none" width="106"></iframe>
小y成功变大屏手机EM770W(1)

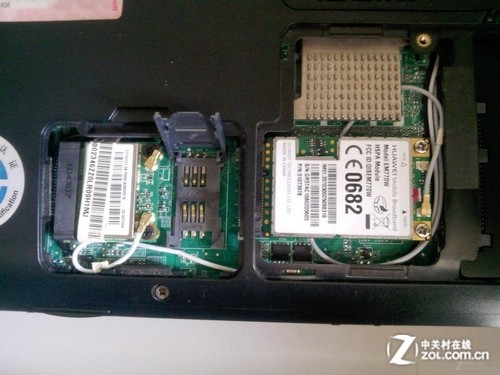

    拆开后盖,怎么拆机我就不上图了,因为论坛图太多太多。。。。拆掉无线网卡为了焊接USIM卡座。经过20s的焊接,USIM卡座完美的与小y结合PS:话说真的很好焊啊,成功安装完成,后来小腾腾告诉我天线最好两根白的装到3G上面,一根黑色的装在wifi上就可以了。

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="169" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2b.zol-img.com.cn%2Fproduct%2F107_500x2000%2F485%2FceWHyfjXy9owY.jpg&ralateUid=&language=zh_cn&rnd=1365224741031" style="display: none" width="106"></iframe>
小y成功变大屏手机EM770W(2)

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="170" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2c.zol-img.com.cn%2Fproduct%2F107_500x2000%2F486%2Fceqos3mWty1k.jpg&ralateUid=&language=zh_cn&rnd=1365224741062" style="display: none" width="106"></iframe>
小y成功变大屏手机EM770W(3)

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="171" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2d.zol-img.com.cn%2Fproduct%2F107_500x2000%2F487%2FceCxmeGJQdr7c.jpg&ralateUid=&language=zh_cn&rnd=1365224741125" style="display: none" width="106"></iframe>

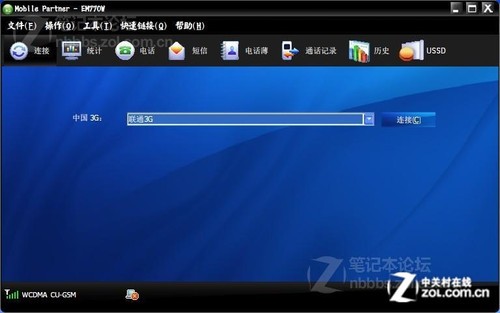

小y成功变大屏手机EM770W(4)

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="172" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2e.zol-img.com.cn%2Fproduct%2F107_500x2000%2F488%2Fce0TJCK6cKY.jpg&ralateUid=&language=zh_cn&rnd=1365224741187" style="display: none" width="106"></iframe>

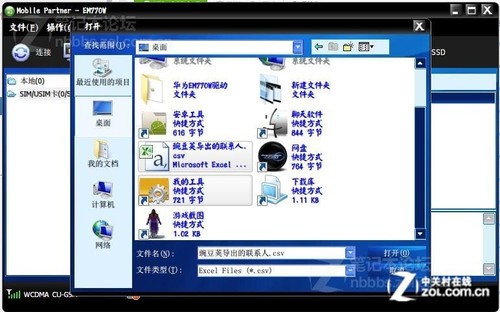

小y成功变大屏手机EM770W(5)

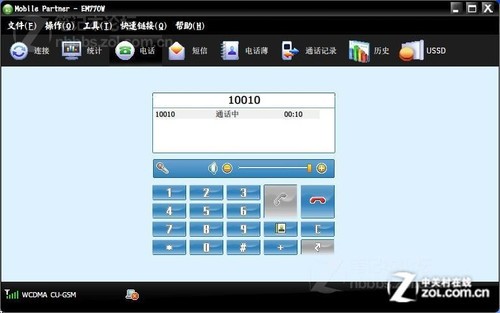

    真心能打电话,成功打造14寸全键盘手机,什么Note2弱了吧,还可以通过工具导入通讯录,3G方面,测速也不是很快,我相信是信号的缘故。





回到顶部阅读

联想Y470改造内置鼠标接收器



原帖地址:联想Y470改造内置鼠标接收器+3G网卡+第二块硬盘

ZOL论坛ID:快乐的牛牛

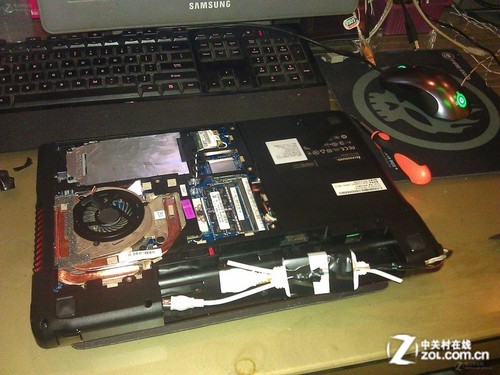

    联想Y470 DIY改造内置某稀烂鼠标接收器+3G网卡+第二块硬盘--第一天只加一个鼠标接受器,理论测试。第二块硬盘--第二天要加这多东西当然要一个USB集线器。本来想一天全部搞定的,但是这个工程远比我想想的复杂。第三天完工。


高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="173" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2a.zol-img.com.cn%2Fproduct%2F107_500x2000%2F550%2FcetndnW8ydDKE.jpg&ralateUid=&language=zh_cn&rnd=1365224741250" style="display: none" width="106"></iframe>

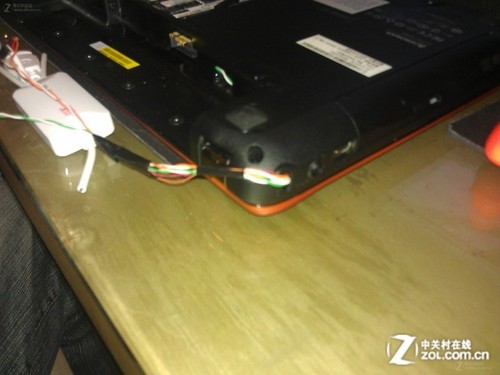

Y470改造(1)

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="174" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2b.zol-img.com.cn%2Fproduct%2F107_500x2000%2F551%2FceKM8RLwRDsw.jpg&ralateUid=&language=zh_cn&rnd=1365224741281" style="display: none" width="106"></iframe>
Y470改造(2)

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="175" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2c.zol-img.com.cn%2Fproduct%2F107_500x2000%2F552%2FceyYoAJ2iU8FI.jpg&ralateUid=&language=zh_cn&rnd=1365224741328" style="display: none" width="106"></iframe>
Y470改造(3)

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="176" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2d.zol-img.com.cn%2Fproduct%2F107_500x2000%2F553%2FceR9BZ5trThBI.jpg&ralateUid=&language=zh_cn&rnd=1365224741359" style="display: none" width="106"></iframe>
Y470改造(4)



回到顶部阅读

k590s南桥散热改造直降20度

原帖地址:k590s南桥散热改造直降20度

ZOL论坛ID:xdata01

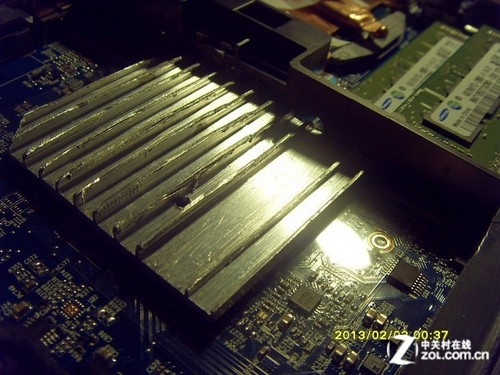

    k590s i7 d2 南桥散热改造 加了一大块散热片 直降20度,装好后才想起要拍照...只拍了张完成后的。


高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="177" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2b.zol-img.com.cn%2Fproduct%2F107_500x2000%2F557%2Fce6gvkFxCIOs.jpg&ralateUid=&language=zh_cn&rnd=1365224741406" style="display: none" width="106"></iframe>

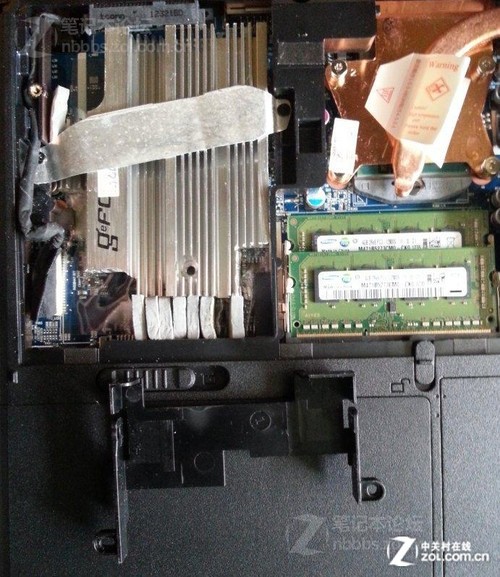

K590s南桥散热改造(1)

    改造过程:翻出旧的主板,显卡发现一块GeForce4 MX 440的散热片大小正好合适.拆之..拆下硬盘支架,让散热片能直接压在芯片上.注意左边和右下脚还有两处,做在外壳上的..为了不破坏外壳,把散热片处理下..锯开。

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="178" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2e.zol-img.com.cn%2Fproduct%2F107_500x2000%2F560%2FceNZRgRsuOPGs.png&ralateUid=&language=zh_cn&rnd=1365224741468" style="display: none" width="106"></iframe>

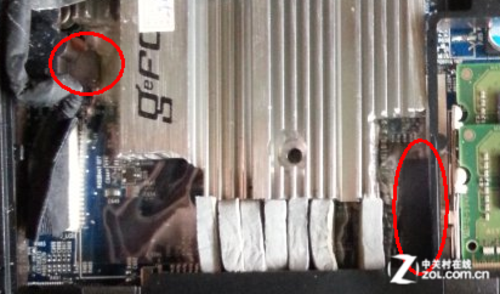

K590s南桥散热改造(2)

    固定原硬盘支架的两个螺丝,正好能用来固定散热片.剪下一块铝片,钻孔,弯好.由于芯片在右边,为保持左右平衡,需要在左边靠螺丝的位置放上胶片, 垫高散热片.给南桥芯片涂上硅脂,放上散热片,并用准备好的铝片固定.铝片压得还是很紧的,完全利用模具上自带的两个螺丝位来固定.完美!另外我这块散热片不够长,下方也放一些胶垫固定.

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="179" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2d.zol-img.com.cn%2Fproduct%2F107_500x2000%2F559%2Fce5rMRXISlMY.jpg&ralateUid=&language=zh_cn&rnd=1365224741531" style="display: none" width="106"></iframe>
温度测试

    开机测试:无任何散热底座,不垫高笔记本,平放桌面,室温约20度.刚开机,只有43度!

回到顶部阅读

神舟K590S南北桥加散热片改造

原帖地址:神舟K590S主板南北桥加散热片改造

ZOL网友ID:wcmwcmwcm5188

    突发奇想改造了下.折腾了下.注意底部必须用绝缘材料垫好.不然就会悲剧的,散热片时用3M导热胶贴合的.最关键的是散热片高度不可以超过3毫米.不然SSD就别想装了


高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="180" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2b.zol-img.com.cn%2Fproduct%2F107_500x2000%2F419%2Fce6O0IKQSZ2.jpg&ralateUid=&language=zh_cn&rnd=1365224741593" style="display: none" width="106"></iframe>

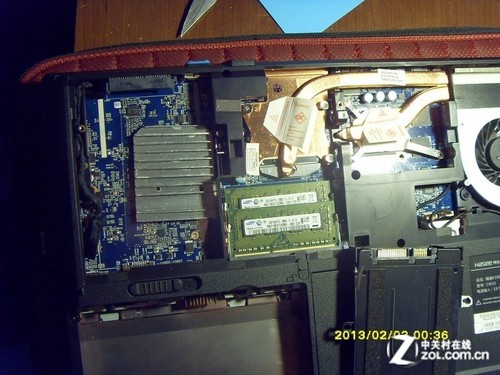

加装了散热片

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="181" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2d.zol-img.com.cn%2Fproduct%2F107_500x2000%2F421%2FcetxdFaO1W8Ro.jpg&ralateUid=&language=zh_cn&rnd=1365224741656" style="display: none" width="106"></iframe>
散热片特写

高手总在民间 盘点十大笔记本暴力改造 <iframe allowtransparency="" class="weibo_share_button" frameborder="0" height="24" jquery182011041282995746249="182" scrolling="no" src="http://hits.sinajs.cn/A1/weiboshare.html?url=http%3A%2F%2Fnb.zol.com.cn%2F354%2F3541799.html&type=5&count=&appkey=&title=%E3%80%90%E9%AB%98%E6%89%8B%E6%80%BB%E5%9C%A8%E6%B0%91%E9%97%B4%20%E7%9B%98%E7%82%B9%E5%8D%81%E5%A4%A7%E7%AC%94%E8%AE%B0%E6%9C%AC%E6%9A%B4%E5%8A%9B%E6%94%B9%E9%80%A0%E3%80%91&pic=http%3A%2F%2F2e.zol-img.com.cn%2Fproduct%2F107_500x2000%2F422%2FceFKiOalTEbc.jpg&ralateUid=&language=zh_cn&rnd=1365224741718" style="display: none" width="106"></iframe>

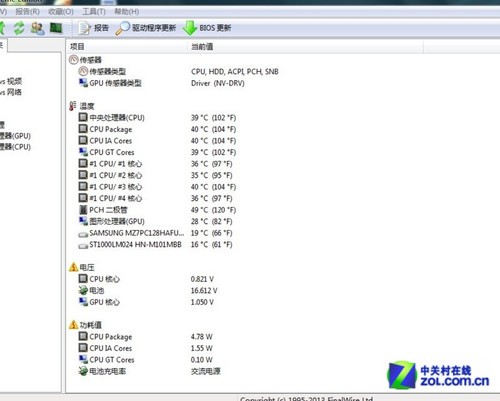

温度测试

    加散热片改造后,处理器在一般负荷状态下温度只有39°,而显卡的温度为28°,整体改造效果还是非常出色的
